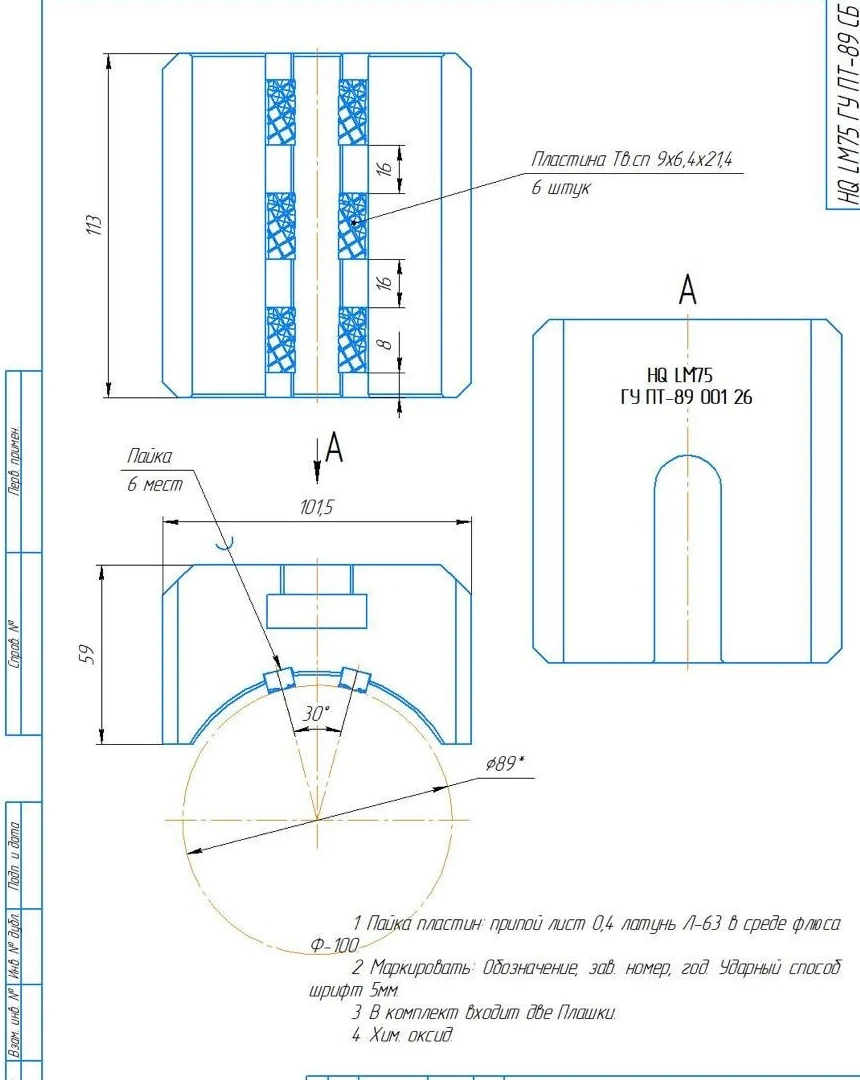

HQ LM75
КАТАЛОГ / 04
Собственное производство гидропатронов, плашек для вращателей и трубодержателей
Кулачки вращателей и плашки трубодержателей для оборудования UDS, LM75, LF90 и CS14.
Позиций в категории: 13
МАТЕРИАЛЫ КАТЕГОРИИ
Плашки и кулачки
Номенклатура и конструктивные исполнения плашек трубодержателей и кулачков вращателей.
01 / НОМЕНКЛАТУРА
Плашки и кулачки
Номенклатура плашек трубодержателей и кулачков вращателей для бурового оборудования.
| № | Наименование продукции | Ед. изм. | Количество в комплекте |
|---|---|---|---|
| 01 | Плашка NQ трубодержателя LF90 | шт. | 2 |
| 02 | Плашка трубодержателя HQ LM75 | шт. | 2 |
| 03 | Кулачок NQ вращателя CS14 | шт. | 5 |
| 04 | Кулачок HQ вращателя CS14 | шт. | 5 |
| 05 | Плашки N для трубодержателя Atlas Copco CS14 | шт. | 2 |
| 06 | Плашки H для трубодержателя Atlas Copco CS14 | шт. | 2 |
| 07 | Зажим RS90 / LF75 (N,H) | шт. | 7 |
02 / КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ
Рабочие чертежи
Нажмите на чертёж, чтобы открыть его в полном размере и рассмотреть детали.

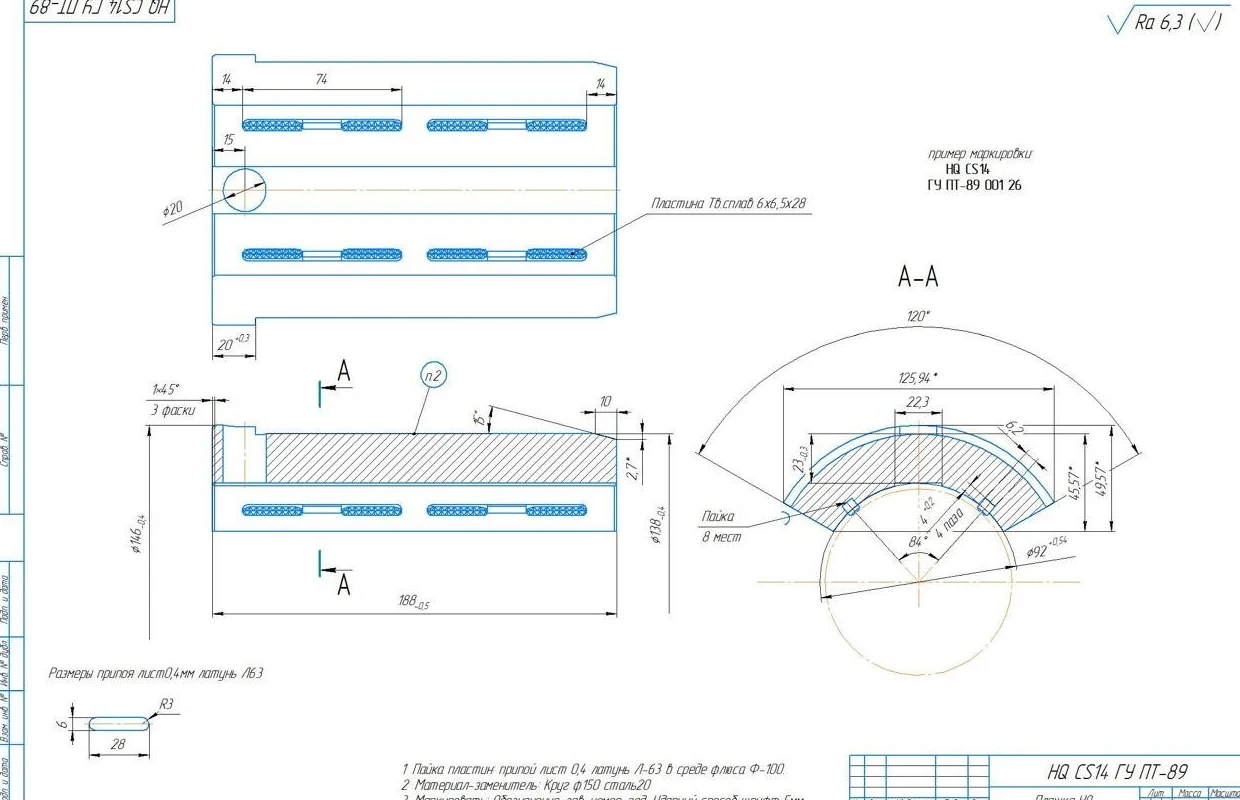

HQ CS14
Плашка трубодержателя HQ CS14

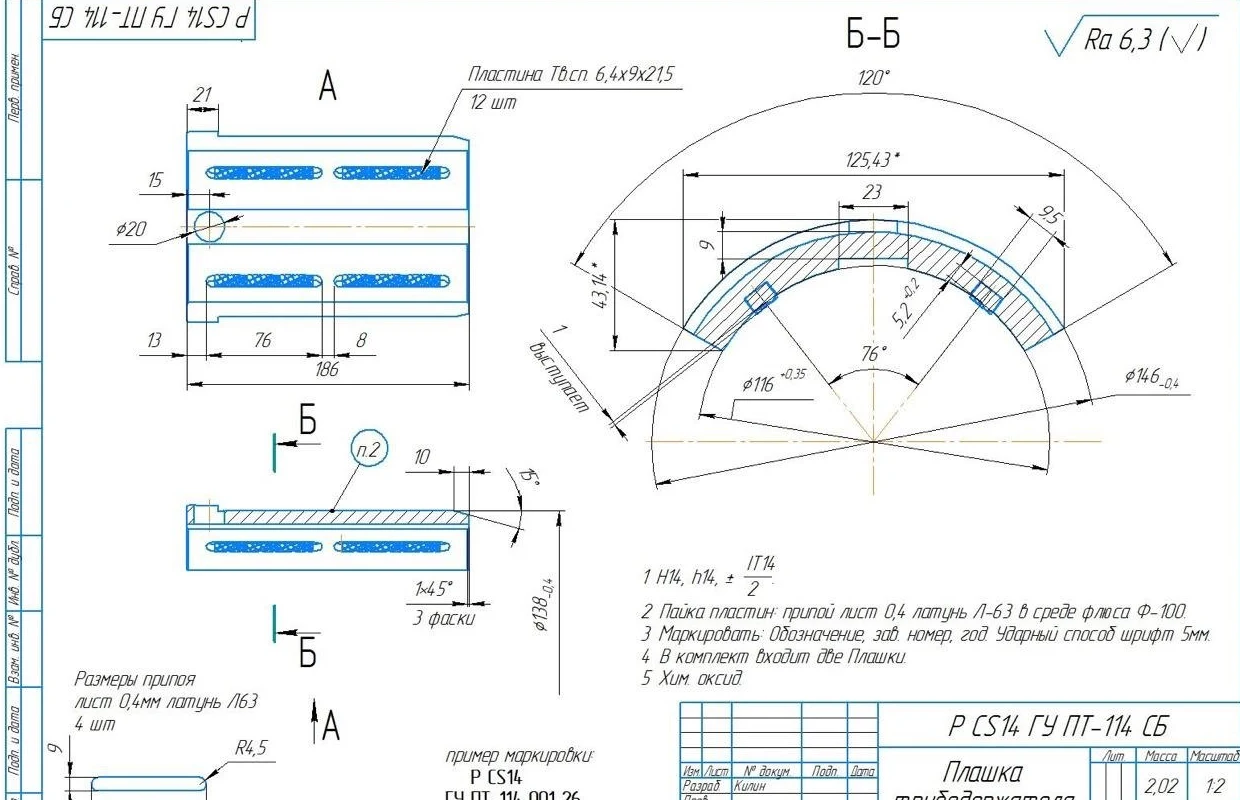

P CS14
Плашка трубодержателя P CS14

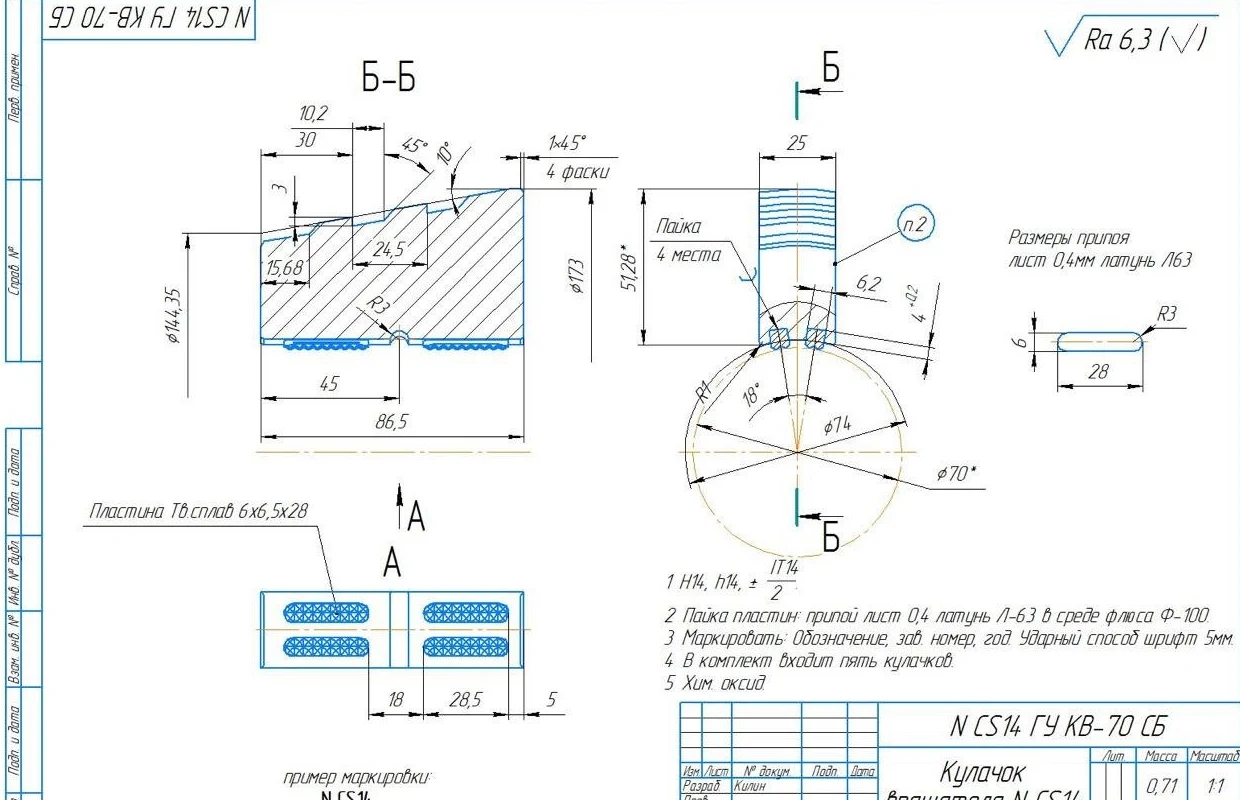

N CS14
Кулачок вращателя N CS14
RS90 / LF75 (N,H)
