Гидропатрон
Сборочный чертёж и взрыв-схема гидропатрона LF70 / LF140 с переведёнными описаниями узлов.

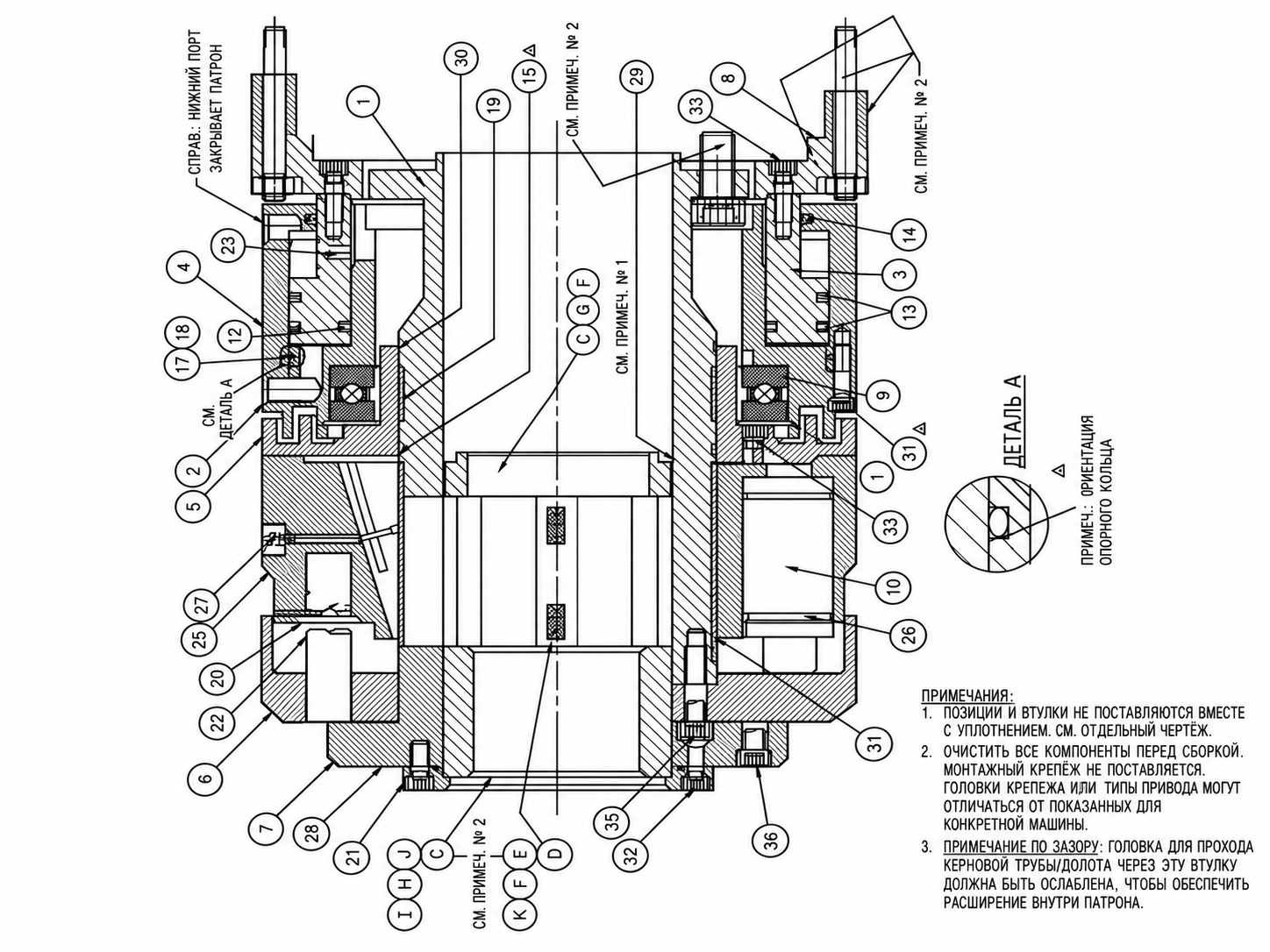

01 / СБОРОЧНЫЙ ЧЕРТЁЖ
Гидропатрон LF70 / LF140
Основной сборочный разрез гидропатрона с позициями узлов и комплектующих.
Полный перечень
Комплектующие гидропатрона
Полный перечень позиций с номерами деталей и количеством.
| Поз. | № детали | Кол-во | Наименование |
|---|---|---|---|
| 1 | 3543477 | 1 | Шпиндель гидропатрона PQ Nitro |
| 2 | 3543478 | 1 | Внутренний цилиндр гидропатрона |
| 3 | 3543479 | 1 | Поршень гидропатрона PQ |
| 4 | 3543480 | 1 | Наружный цилиндр гидропатрона |
| 5 | 3543481 | 1 | Лабиринтное уплотнение гидропатрона |
| 6 | 3543482 | 1 | Фиксатор пружины гидропатрона PQ |
| 7 | 3543483 | 1 | Фиксатор кулачков гидропатрона PQ |
| 8 | 3543490 | 1 | Монтажный адаптер гидропатрона |
| 9 | 3543496 | 1 | Упорный шариковый подшипник |
| 10 | 3543497 | 7 | Газовая пружина азотного гидропатрона PQ |
| 11 | 3543499 | 1 | Внутреннее стопорное кольцо |
| 12 | 3543500 | 1 | Внутренняя полиуретановая манжета |
| 13 | 3543501 | 2 | Наружная полиуретановая манжета |
| 14 | 3543502 | 1 | Полиуретановая манжета поршня |
| 15 | 3543503 | 1 | Уплотнительное кольцо шпинделя гидропатрона PQ |
| 17 | 3543505 | 1 | Уплотнительное кольцо цилиндра гидропатрона PQ |
| 18 | 3543506 | 1 | Резервное кольцо цилиндра гидропатрона PQ |
| 19 | 3543507 | 1 | Нижнее износное кольцо шпинделя |
| 20 | 3543508 | 3 | Уплотнение маслонаправляющего штифта |
| 21 | 3543509 | 1 | Направляющая втулка фиксатора |
| 22 | 3543510 | 3 | Установочный штифт Ø1 × 3 1/2 |
| 23 | 3543511 | 3 | Установочный штифт Ø3/8 × 1 |
| 25 | 3543515 | 1 | Корпус гидропатрона PQ Nitro |
| 26 | 3543519 | 7 | Уплотнительное кольцо газовой пружины гидропатрона PQ |
| 27 | 3543520 | 10 | Прямая пресс-маслёнка 1/4-28 |
| 28 | 3543521 | 3 | Установочный винт 1/2-13UNC × 1 1/4 |
| 29 | 3543523 | 1 | Внутреннее стопорное кольцо |
| 30 | 3543524 | 1 | Наружное стопорное кольцо |
| 31 | 3543514 | 1 | Верхняя износная втулка шпинделя |
| 33 | 46527 | 27 | Винт с цилиндрической головкой 3/8-16UNC × 1 1/4 |
| 34 | 44570 | 4 | Винт с цилиндрической головкой 3/8-16UNC × 3/4 |
| 35 | 47226 | 14 | Винт с цилиндрической головкой 1/2-20UNF × 2 |
| 36 | 44531 | 7 | Винт с цилиндрической головкой 1/2-13UNC × 1 1/2 |
| 37 | 3543526 | справочно | Комплект уплотнений гидропатрона PQ |
| 38 | 3543774 | справочно | Опорная плита гидропатрона PQ |
| 39 | 3543876 | 1 | Смазка Ultra Duty, туба 14 oz |
| A | 3543489 | справочно | Верхняя втулка BRQHP |
| B | 3544188 | справочно | Комплект кулачков BRQHP |
| C | 3543522 | справочно | Нижняя втулка BRQHP |
| D | 3543301 | справочно | Верхняя втулка BW CSG, NRQHP |
| E | 3543471 | справочно | Комплект кулачков BW CSG, NRQHP ROD |
| F | 3543303 | справочно | Нижняя втулка BW CSG, NRQHP |

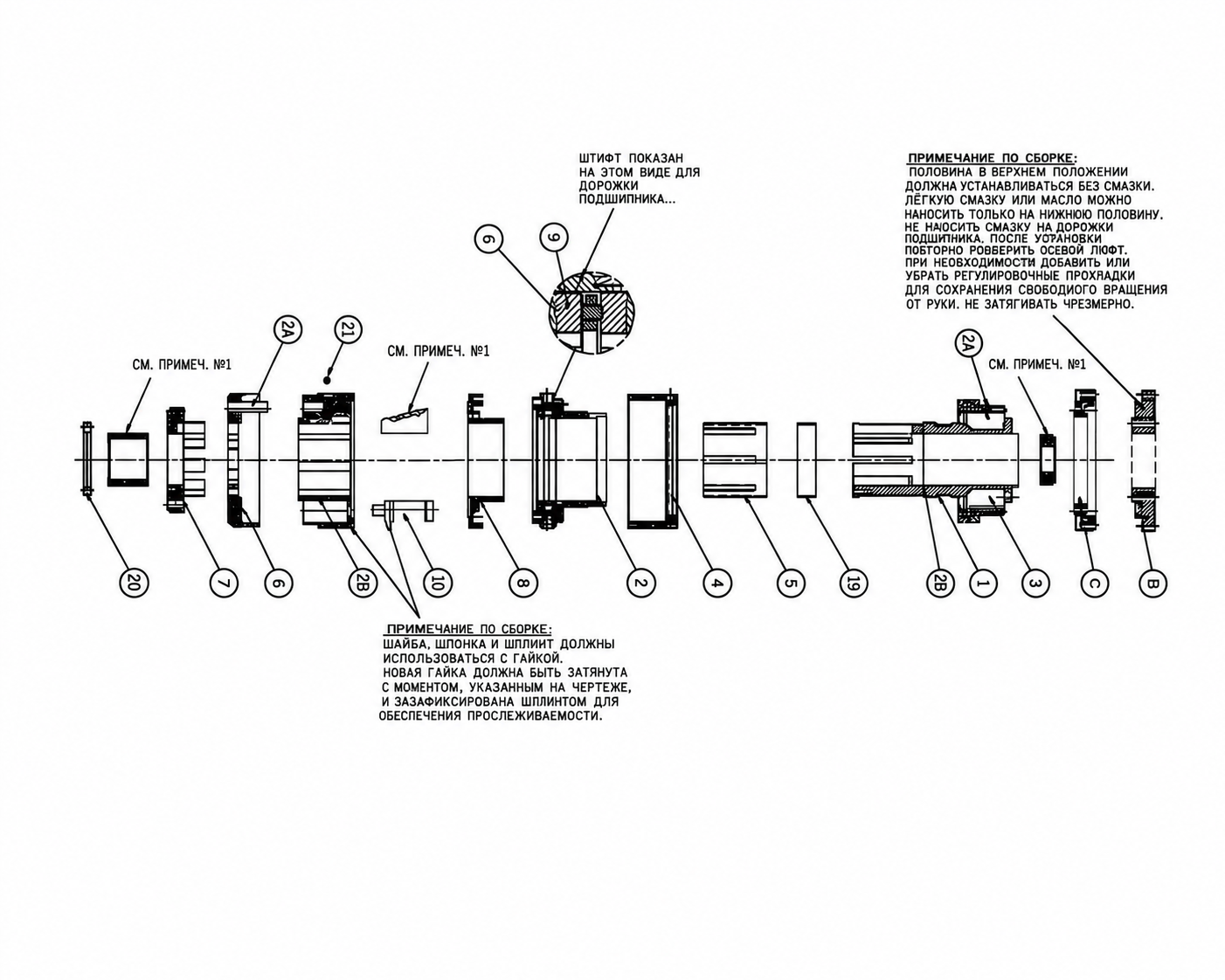

02 / ВЗРЫВ-СХЕМА
Гидропатрон LF70 / LF140
Взрыв-схема узла с последовательностью сборки и расположением комплектующих.
Полный перечень
Комплектующие гидропатрона
Полный перечень позиций с номерами деталей и количеством.
| Поз. | № детали | Кол-во | Наименование |
|---|---|---|---|
| 1 | 3543477 | 1 | Шпиндель гидропатрона PQ Nitro |
| 2 | 3543478 | 1 | Внутренний цилиндр гидропатрона |
| 3 | 3543479 | 1 | Поршень гидропатрона PQ |
| 4 | 3543480 | 1 | Наружный цилиндр гидропатрона |
| 5 | 3543481 | 1 | Лабиринтное уплотнение гидропатрона |
| 6 | 3543482 | 1 | Фиксатор пружины гидропатрона PQ |
| 7 | 3543483 | 1 | Фиксатор кулачков гидропатрона PQ |
| 8 | 3543490 | 1 | Монтажный адаптер гидропатрона |
| 9 | 3543496 | 1 | Упорный шариковый подшипник |
| 10 | 3543497 | 7 | Газовая пружина азотного гидропатрона PQ |
| 11 | 3543499 | 1 | Внутреннее стопорное кольцо |
| 12 | 3543500 | 1 | Внутренняя полиуретановая манжета |
| 13 | 3543501 | 2 | Наружная полиуретановая манжета |
| 14 | 3543502 | 1 | Полиуретановая манжета поршня |
| 15 | 3543503 | 1 | Уплотнительное кольцо шпинделя гидропатрона PQ |
| 17 | 3543505 | 1 | Уплотнительное кольцо цилиндра гидропатрона PQ |
| 18 | 3543506 | 1 | Резервное кольцо цилиндра гидропатрона PQ |
| 19 | 3543507 | 1 | Нижнее износное кольцо шпинделя |
| 20 | 3543508 | 3 | Уплотнение маслонаправляющего штифта |
| 21 | 3543509 | 1 | Направляющая втулка фиксатора |
| 22 | 3543510 | 3 | Установочный штифт Ø1 × 3 1/2 |
| 23 | 3543511 | 3 | Установочный штифт Ø3/8 × 1 |
| 25 | 3543515 | 1 | Корпус гидропатрона PQ Nitro |
| 26 | 3543519 | 7 | Уплотнительное кольцо газовой пружины гидропатрона PQ |
| 27 | 3543520 | 10 | Прямая пресс-маслёнка 1/4-28 |
| 28 | 3543521 | 3 | Установочный винт 1/2-13UNC × 1 1/4 |
| 29 | 3543523 | 1 | Внутреннее стопорное кольцо |
| 30 | 3543524 | 1 | Наружное стопорное кольцо |
| 31 | 3543514 | 1 | Верхняя износная втулка шпинделя |
| 33 | 46527 | 27 | Винт с цилиндрической головкой 3/8-16UNC × 1 1/4 |
| 34 | 44570 | 4 | Винт с цилиндрической головкой 3/8-16UNC × 3/4 |
| 35 | 47226 | 14 | Винт с цилиндрической головкой 1/2-20UNF × 2 |
| 36 | 44531 | 7 | Винт с цилиндрической головкой 1/2-13UNC × 1 1/2 |
| 37 | 3543526 | справочно | Комплект уплотнений гидропатрона PQ |
| 38 | 3543774 | справочно | Опорная плита гидропатрона PQ |
| 39 | 3543876 | 1 | Смазка Ultra Duty, туба 14 oz |
| A | 3543489 | справочно | Верхняя втулка BRQHP |
| B | 3544188 | справочно | Комплект кулачков BRQHP |
| C | 3543522 | справочно | Нижняя втулка BRQHP |
| D | 3543301 | справочно | Верхняя втулка BW CSG, NRQHP |
| E | 3543471 | справочно | Комплект кулачков BW CSG, NRQHP ROD |
| F | 3543303 | справочно | Нижняя втулка BW CSG, NRQHP |
